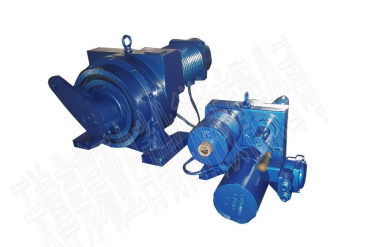

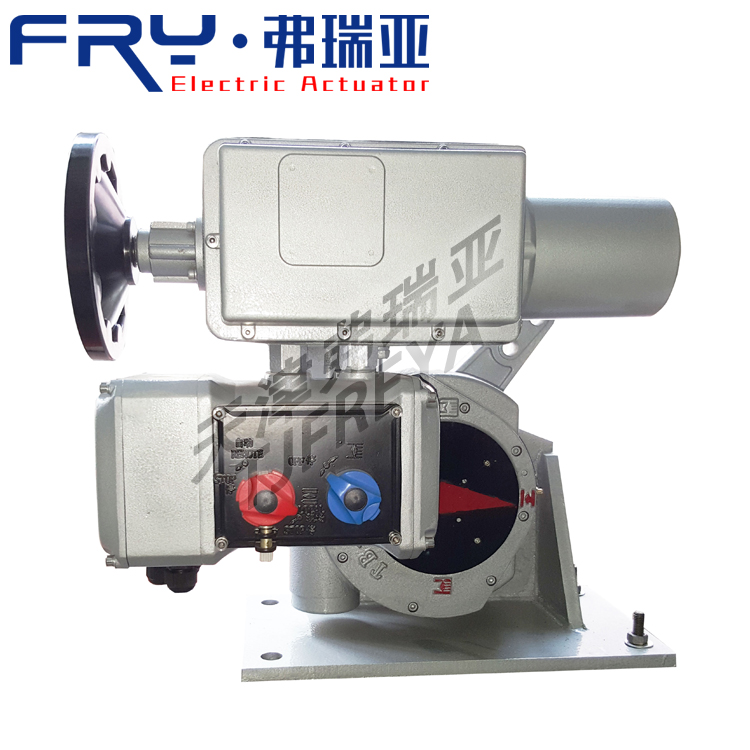

電動執行機構防爆等級
電動執行機構防爆等級
防爆等級的定義 : 防爆電氣設備的防爆等級的劃分是根據設備使用的類別、 性氣體混合物的溫度組別、防爆電氣設備的防爆型式來劃分的。 防爆電氣設備分為兩類:I類為煤礦井下用電氣設備;II為除礦井以外的場所使用的電氣設備。
防爆標志內容包括:防爆型式+設備類別+(氣體組別)+溫度組別
a)防爆型式:根據所采取的防爆措施,可分為本質安全型、隔爆型、增安型、正壓型、澆封型、充砂型等。
防爆形式及標志:
本質安全型 Exi 隔爆型 Exd
充砂型 E x q 增安型 Exe
澆封型 E x m 正壓型 Exp
例:EX dm IIB T5
Ex 是指防爆公用標志
d 是指具有隔爆外殼的電氣設備
它能承受已進入外殼內部的可燃性混合物內部 而不受損壞,并且通過外殼上的任何接合面或孔不會引燃由一種或多種氣體或蒸汽所形成的外部 性環境的電氣設備外殼。
防爆電氣設備為兩類:
Ⅰ類:煤礦井下電氣設備
Ⅱ類:除煤礦、井下之外的所有其他 性氣體境用電氣設備
Ⅱ類又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件;ⅡC可適用于ⅡA、ⅡB的使用條件。
溫度組別 級別 | T1 450 ℃ | T2 300 ℃ | T3 200℃ | T4 135 ℃ | T5 100 ℃ | T6 85℃ |
Ⅱ A | 甲烷、甲苯、甲酯、乙烷、丙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨 | 甲醇、乙醇、乙苯、丙醇、丙烯、丁醇、丁烷、醋酸丁酯 、醋酸戊酯、環戊烷、 | 戊烷、戊醇、己烷、己醇、庚烷、辛烷、環乙醇、松節油、石腦油、石油(包括汽油)、燃料油、戊醇四氯 | 乙醛、三甲胺 | 亞硝酸乙酯 | |
Ⅱ B | 丙烯酯、二甲醚、市用煤氣 | 丁二烯、環氧丙烷、乙烯 | 二甲醚、丙烯醛、碳化氫 | 乙醚、二乙醚 |
| |
Ⅱ C | 氫、水煤氣 | 乙炔 | 二硫化碳 | 硝酸乙酯 |
|
例:EX ia IIC T5
Ex 是指防爆公用標志
本安型 “i”(本質安全型電氣設備及其關聯設備) 本質安全電路:
在規定的試驗條件下,正常工作或規定的故障狀態下產生的電火花和熱效應均不能點燃規定的 性氣體或蒸汽的電路。
本質安全型電氣設備:全部電路為本質安全的電氣設備。
本安型設備和關聯設備的本質安全部分分為ia和ib:
ia:正常工作 + 一個故障 + 任意組合的兩個故障均不能引起點燃的電氣設備。
ib:正常工作 + 一個故障條件下不能引起點燃的本質安全型電氣設備。
由此可見ia等級高于ib等級
關聯設備:裝有本質安全電路和非本質安全電路,且結構是非本質安全電路不能對本質安全電路產生不利影響的電器設備。
防爆電氣設備為兩類:Ⅰ類:煤礦井下電氣設備
Ⅱ類:除煤礦、井下之外的所有其他 性氣體境用電氣設備
Ⅱ類又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件;ⅡC可適用于ⅡA、ⅡB的使用條件。
典型的危險性氣體 | 歐洲電工 標準化委員會 EN50014EC | 北 美 NEC500條款 CLASS1表氣 | 中 國 GB-3836-1 | zui小點燃能量 (微 焦) |
乙 炔 |
