電動執行器選型
天津弗瑞亞自動化科技有限公司,是一家經驗豐富的電動執行器銷售公司,我公司可為新老客戶提供經驗豐富的閥門電動執行器選型。

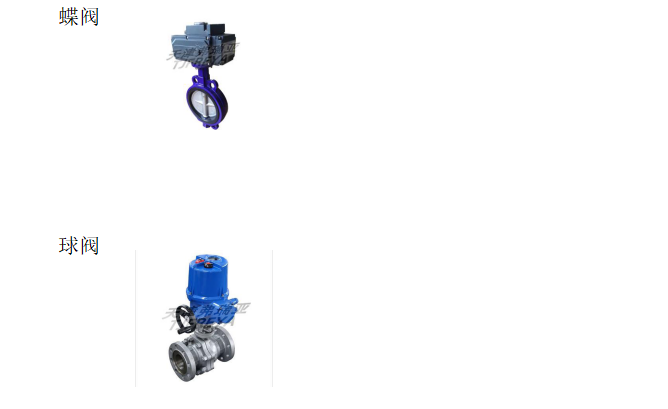

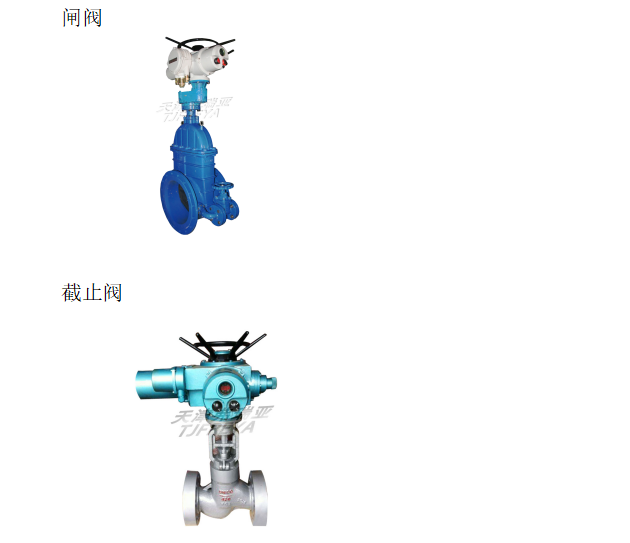

一、電動執行器的類型
閥門電動執行器與閥門配套組成電動閥門,可以用于遠距離自動控制的場合,由于閥門的種類、口徑、閥桿直徑及工作條件不同,在選配電動執行器時應多方面 考慮各種情況來選擇適合閥門工作要求的電動執行器。
其他
閥門口徑: 單位:mm
閥門壓力: 單位:MPa/kgf
工藝介質:
使用場合:
閥體材料:
電動執行器規格型號的選擇
當所選定的電動執行器的種類,就要進一步選擇電動執行器的規格、型號,
電動執行器的型號:
輸出扭矩: 輸出扭矩單位:Nm
閥桿轉圈數: 閥桿轉圈數 單位:rpm
輸出轉速: 輸出轉速
閥桿直徑: 閥桿直徑
三、控制方式
開關型 開和關兩位式信號控制
整體調節型 模擬量信號DC4-20Ma 信號控制
整體開關型
隔爆型
智能型
四、電源電壓:
單項電源:AC110V --230V 50hz
三項電源: AC380V -480V 60hz
五、
您感興趣的產品名稱或內容:
調節閥又名控制閥,通過接受調節控制單元輸出的控制信號,借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。如果按其所配執行機構使用的動力,調節閥可以分為氣動調節閥、電動調節閥、液動調節閥三種,即以壓縮空氣為動力源的氣動調節閥,以電為動力源的電動調節閥,以液體介質(如油等)壓力為動力的電液動調節閥,另外,按其功能和特性分,還有水力控制閥、電磁閥、電子式、智能式、現場總線型調節閥等。
調節閥的閥體類型選擇
調節閥的閥體種類很多,常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。在具體選擇時,可做如下考慮:
(1) 閥芯形狀結構
主要根據所選擇的流量特性和不平衡力等因素考慮。
(2) 耐磨損性
當流體介質是含有高濃度磨損性顆粒的懸浮液時,閥的內部材料要堅硬。
(3) 耐腐蝕性
由于介質具有腐蝕性,盡量選擇結構簡單閥門。
(4) 介質的溫度、壓力
當介質的溫度、壓力高且變化大時,應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。
(5) 防止閃蒸和空化
閃蒸和空化只產生在液體介質。在實際生產過程中,閃蒸和空化會形成振動和噪聲,縮短閥門的使用壽命,因此在選擇閥門時應防止閥門產生閃蒸和空化。
調節閥執行機構的選擇
為了使調節閥正常工作,配用的執行機構要能產生足夠的輸出力來保證高度密封和閥門的開啟。
對于雙作用的氣動、液動、電動執行機構,一般都沒有復位彈簧。作用力的大小與它的運行方向無關,因此,選擇執行機構的關鍵在于弄清zui大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構,輸出力與閥門的開度有關,調節閥上的出現的力也將影響運動特性,因此要求在整個調節閥的開度范圍建立力平衡。
執行機構類型的確定
對執行機構輸出力確定后,根據工藝使用環境要求,選擇相應的執行機構。對于現場有防爆要求時,應選用氣動執行機構。從節能方面考慮,應盡量選用電動執行機構。若調節精度高,可選擇液動執行機構。如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等。
調節閥的作用方式選擇
調節閥的作用方式只是在選用氣動執行機構時才有,其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有 4 種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型),通過這四種組合形成的調節閥作用方式有氣開和氣關兩種。對于調節閥作用方式的選擇,主要從三方面考慮: a) 工藝生產安全;b) 介質的特性;c) 保證產品質量,經濟損失zui小。
閥門電動執行器選型原則
通常,正確選擇閥門電動執行器的依據如下:
1.操作力矩:操作力矩是選擇閥門電動裝置的zui主要參數,電動執行器輸出力矩應為閥門操作zui大力矩的1.2~1.5倍。
2.操作推力閥門電動裝置的主機結構有兩種:一種是不配置推力盤,直接輸出力矩;另一種是配置推力盤,輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
3.輸出軸轉動圈數:閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關,要按M=H/ZS計算(M為電動裝置應滿足的總轉動圈數,H為閥門開啟高度,S為閥桿傳動螺紋螺距,Z為閥桿螺紋頭數)。
4.閥桿直徑對多回轉類明桿閥門,如果電動裝置允許通過的zui大閥桿直徑不能通過所配閥門的閥桿,便不能組裝成電動閥門。因此,電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門,雖不用考慮閥桿直徑的通過問題,但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸,使組裝后能正常工作。
5.輸出轉速:閥門的啟閉速度若過快,易產生水擊現象。因此,應根據不同使用條件,選擇恰當?shù)膯㈤]速度。
6.閥門電動執行器有其特殊要求,即必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后,其控制轉矩也就確定了。一般在預先確定的時間內運行,電機不會超負荷?! ?/font>
但如出現下列情況便可能導致超負荷:
一是電源電壓低,得不到所需的轉矩,使電機停止轉動;
二是錯誤地調定轉矩限制機構,使其大于停止的轉矩,造成連續產生過大轉矩,使電機停止轉動;
三是斷續使用,產生的熱量積蓄,超過了電機的允許溫升值;
四是因某種原因轉矩限制機構電路發生故障,使轉矩過大;
五是使用環境溫度過高,相對使電機熱容量下降。
過去對電機進行保護的辦法是使用熔斷器、過流繼電器、熱繼電器、恒溫器等,但這些辦法各有利弊。對電動裝置這種變負荷設備,juedong可靠的保護辦法是沒有的。因此,必須采取各種組合方式,歸納起來有兩種:一是對電機輸入電流的增減進行判斷;二是對電機本身發熱情況進行判斷。這兩種方式,無論那種都要考慮電機熱容量給定的時間余量。
通常,過負荷的基本保護方法是:
1.對電機連續運轉或點動操作的過負荷保護,采用恒溫器;
2.對電機堵轉的保護,采用熱繼電器;
3.對短路事故,采用熔斷器或過流繼電器.
閥門電動執行器是實現閥門程控、自控和遙控不可缺少的設備,其運動過程可由行程、轉矩或軸向推力的大小來控制。
正確選擇閥門電動裝置,對防止出現超負荷現象(工作轉矩高于控制轉矩)至關重要
