執行器的定義
執行器zui廣泛的定義是:一種能提供直線或旋轉運動的驅動裝置,它利用某種驅動能源并在某種控制信號作用下工作。執行機構使用液體、氣體、電力或其它能源并通過電機、氣缸或其它裝置將其轉化成驅動作用。其基本類型有部分回轉(Part-Turn)、多回轉(Multi-Turn)及直行程(Linear)三種驅動方式。
多回轉執行機構的主要優點是所有部件都安裝在一個殼體內,在這個防水、防塵、防爆的外殼內集成了所有基本及先進的功能。主要缺點是,當電源故障時,閥門只能保持在原位,只有使用備用電源系統,閥門才能實現故障安全位置(故障開或故障關)。
角行程執行機構類似于電動多回轉執行機構,主要差別是執行機構zui終輸出的是1/4轉做90°的運動。角行程執行機構結合了大部分多回轉執行機構的復雜功能,可以控制蝶閥、球閥、旋塞閥、通風閥、擋板閥等做0-90°旋轉的閥門。
SD系列角行程電動執行機構,是引進法國伯納德先進技術的產品。該系列執行機構,接受來自調節器或計算機的4-20mA或(1-5V)模擬量信號及斷續接點控制信號,輸出力矩,自動操縱調節機構,完成自動調節任務。它也可以通過操作器實現“手動-自動”轉換,切換到手動時,用操作器可對執行機構進行遠程控制。
直行程電動執行機構是輸出直線位移的電動執行機構,可用于控制各種需要直線位移的調節閥,如單、雙座調節閥、套筒閥、高溫高壓給水、減溫水等調節閥。
電力驅動的多回轉式執行機構是zui常用、zui可靠的執行機構類型之一。使用單相或三相電動機驅動齒輪或蝸輪蝸桿zui后驅動閥桿螺母,閥桿螺母使閥桿產生運動使閥門打開或關閉。多回轉式電動執行機構可以快速驅動大尺寸閥門。為了保護閥門不受損壞,安裝在在閥門行程的終點的限位開關會切斷電機電源,同時當安全力矩被超過時,力矩感應裝置也會切斷電機電源,位置開關用于指示閥門的開關狀態,安裝離合器裝置的手輪機構可在電源故障時手動操作閥門。
多回轉執行機構的主要優點是所有部件都安裝在一個殼體內,在這個防水、防塵、防爆的外殼內集成了所有基本及先進的功能。主要缺點是,當電源故障時,閥門只能保持在原位,只有使用備用電源系統,閥門才能實現故障安全位置(故障開或故障關)。
角行程執行機構類似于電動多回轉執行機構,主要差別是執行機構zui終輸出的是1/4轉做90°的運動。角行程執行機構結合了大部分多回轉執行機構的復雜功能,可以控制蝶閥、球閥、旋塞閥、通風閥、擋板閥等做0-90°旋轉的閥門。

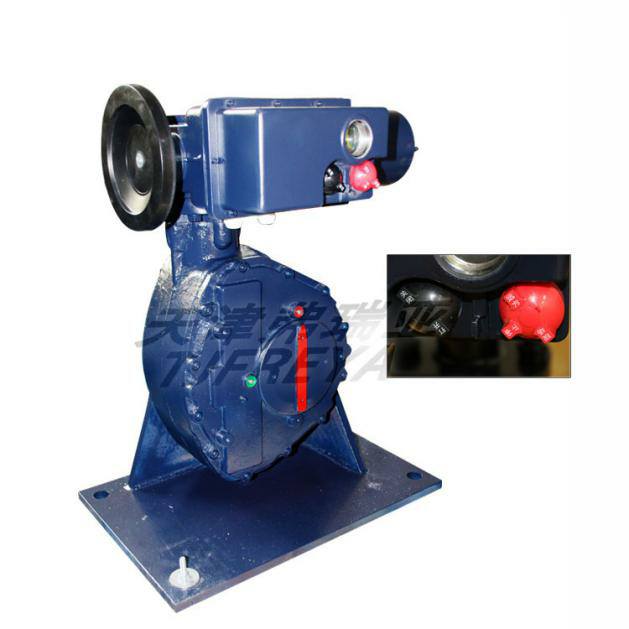

SD系列角行程電動執行機構,是引進法國伯納德先進技術的產品。該系列執行機構,接受來自調節器或計算機的4-20mA或(1-5V)模擬量信號及斷續接點控制信號,輸出力矩,自動操縱調節機構,完成自動調節任務。它也可以通過操作器實現“手動-自動”轉換,切換到手動時,用操作器可對執行機構進行遠程控制。
直行程電動執行機構是輸出直線位移的電動執行機構,可用于控制各種需要直線位移的調節閥,如單、雙座調節閥、套筒閥、高溫高壓給水、減溫水等調節閥。

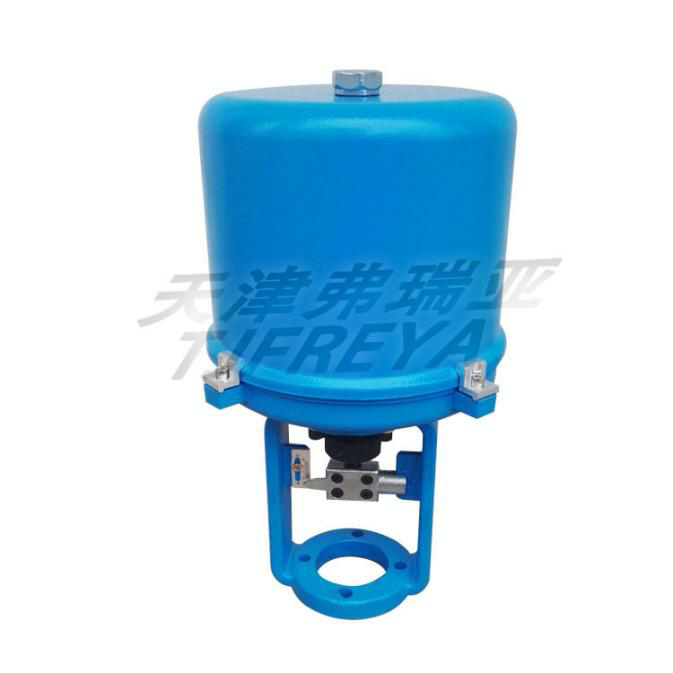

361系列直行程電動執行器被用作調節閥的執行機構時,幾乎具備了調節閥本身所要求的的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應用于發電、冶金、石化、輕功及環保等工業部門。
