電動調節閥
電動調節閥
一、用途

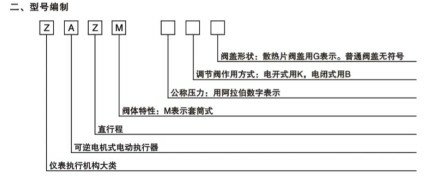

二、型號編號
三、主要參數
1. 反饋信號:Ⅲ 型4~20mA DC;Ⅱ 型0~10mA DC;
2. 電源電壓:單相電壓220V,頻率50Hz;
3. 使用環境濕度:伺服放大器≤10~70% 調節閥≤85%
4. 使用環境溫度:伺服放大器0~50℃
調節閥-10~70℃(-25~90℃)
5. 電動調節閥適用介質溫度:
普通型鑄鐵PN1.6MPa -20~+200℃
普通型鑄鋼PN4.0;6.4MPa -40~+250℃
帶散熱片型 -40~+450℃
鑄不銹鋼 -60~+450℃
ZAZM電動套筒調節閥具有額定流量系數大,閥芯軸向不平衡力小,操作區穩定和使用壓差大等優點,因而被廣泛應用。
1、用途ZAZM系列電動套筒調節閥(簡稱電動套筒閥)是DDZ-Ⅱ、Ⅲ型電動單元組合儀表中的執行單元,它以電源為動力,接受統一的標準直流信號:4~20mA(Ⅲ型)或0~10mA(Ⅱ型)并根據此信號的大小來自動控制閥的開度,從而達到對溫度、壓力、液面流量等工藝參數的調節,本產品具有穩定性高、噪音低、壓差大等特點。廣泛地用于發電、冶金、石油、化工等行業。
三、主要參數
1. 反饋信號:Ⅲ 型4~20mA DC;Ⅱ 型0~10mA DC;
2. 電源電壓:單相電壓220V,頻率50Hz;
3. 使用環境濕度:伺服放大器≤10~70% 套筒閥≤85%
4. 使用環境溫度:伺服放大器0~50℃
調節閥-10~70℃(-25~90℃)
5. 電動調節閥適用介質溫度:
普通型鑄鐵PN1.6MPa -20~+200℃
普通型鑄鋼PN4.0;6.4MPa -40~+250℃
帶散熱片型 -40~+450℃
鑄不銹鋼 -60~+450℃
閥體材質代號:A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
ZAZP ZAZN型電動直通單、雙座調節閥式工業過程測量和控制系統的終端控制裝置,由直行程電動執行機構和直通單、雙座調節閥組成,它能夠按照系統的控制信號自動改變閥內截流件--閥芯的位置,改變閥芯與閥座間的流通面積,即改變閥的阻力系數,從而實現對介質流量、壓力和液位等工藝參數的調節。

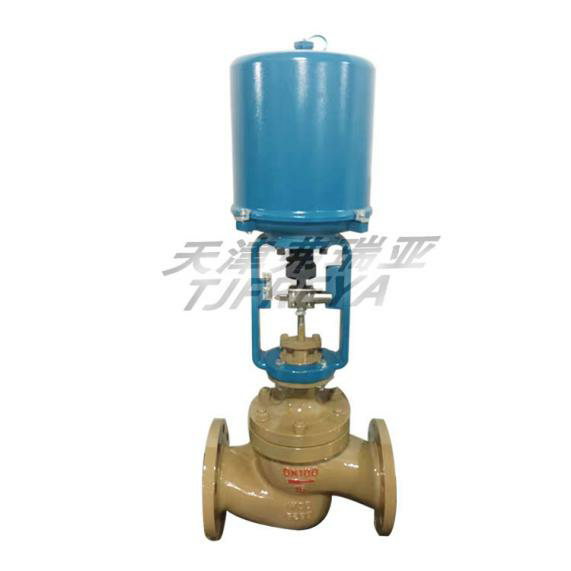

電動單座調節閥一、用途
ZAZ

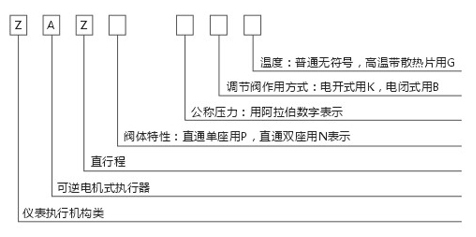

型電動單、雙座調節閥是調節閥體與直行程電動執行機構聯結在一起的組合產品,它以單相220V、50Hz電源為動力。接收統一的標準信號4~20mA(Ⅲ型)或0~10mA(Ⅱ型)、并根據信號的大小自動控制閥的開度,從而達到對溫度、壓力、液面流量等工藝參數的調節,廣泛地用于發電,冶金、石油、化工、輕工以及鍋爐給水等行業。二、型號編號
三、主要參數
1. 反饋信號:Ⅲ 型4~20mA DC;Ⅱ 型0~10mA DC;
2. 電源電壓:單相電壓220V,頻率50Hz;
3. 使用環境濕度:伺服放大器≤10~70% 調節閥≤85%
4. 使用環境溫度:伺服放大器0~50℃
調節閥-10~70℃(-25~90℃)
5. 電動調節閥適用介質溫度:
普通型鑄鐵PN1.6MPa -20~+200℃
普通型鑄鋼PN4.0;6.4MPa -40~+250℃
帶散熱片型 -40~+450℃
鑄不銹鋼 -60~+450℃
ZAZM電動套筒調節閥具有額定流量系數大,閥芯軸向不平衡力小,操作區穩定和使用壓差大等優點,因而被廣泛應用。
ZAZM電動套筒調節閥的固有流量特性有固有等百分比流量特性和固有直線流量特性。

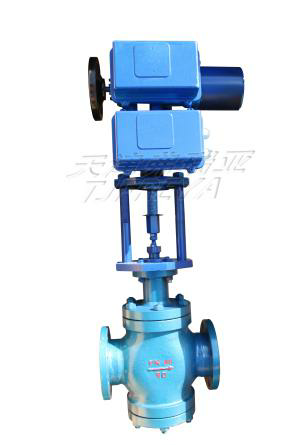

電動高壓套筒調節閥1、用途ZAZM系列電動套筒調節閥(簡稱電動套筒閥)是DDZ-Ⅱ、Ⅲ型電動單元組合儀表中的執行單元,它以電源為動力,接受統一的標準直流信號:4~20mA(Ⅲ型)或0~10mA(Ⅱ型)并根據此信號的大小來自動控制閥的開度,從而達到對溫度、壓力、液面流量等工藝參數的調節,本產品具有穩定性高、噪音低、壓差大等特點。廣泛地用于發電、冶金、石油、化工等行業。
三、主要參數
1. 反饋信號:Ⅲ 型4~20mA DC;Ⅱ 型0~10mA DC;
2. 電源電壓:單相電壓220V,頻率50Hz;
3. 使用環境濕度:伺服放大器≤10~70% 套筒閥≤85%
4. 使用環境溫度:伺服放大器0~50℃
調節閥-10~70℃(-25~90℃)
5. 電動調節閥適用介質溫度:
普通型鑄鐵PN1.6MPa -20~+200℃
普通型鑄鋼PN4.0;6.4MPa -40~+250℃
帶散熱片型 -40~+450℃
鑄不銹鋼 -60~+450℃
閥體材質代號:A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
