調節型執行機構行業執行標準
執行標準及技術參數
*電動執行機構執行標準
JB/T 8219-1999《工業過程測量和控制系統用電動執行機構》
GB/T 12222-2005《多回轉閥門驅動裝置的連接》
GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
GB3836.1-2010《 性氣體環境用電氣設備第1部分:通用要求》
GB3836.2-2010《 性氣體環境用電氣設備第2部分:隔爆型“d”》
*抗干擾能力檢測規范及等級標準
GB/T 17626.4-2008《電快速瞬變脈沖群抗擾度試驗》
GB/T 17626.4-2008《浪涌(沖擊)抗擾度試驗》
GB/T 2433.4-2008《電工電子產品環境試驗 第2部分:試驗方法 試驗Db:交變濕熱(12h+12h循環)》
GB/T 2433.3-2006《電工電子產品環境試驗 第2部分:試驗方法 試驗Cab:恒定濕熱試驗》
GB/T 17799.2-2003《電磁兼容 通用標準 工業環境中的抗擾度試驗》A類性能
*電動執行機構的防護等級
電動執行機構電路的絕緣強度符合JB/T 8219-1999中1級標準
電氣電路彼此之間或機器之間的絕緣電阻不小于20M
電動執行機構符合IEC145 IP65(IP67即防雨防塵)(IP68即侵水型)
*電動執行機構在調節過程中的精確度、使用壽命及特性
| 開關型 | 調節普通型 | 調節增強型 |
推薦的zui 大操作頻率,用來保障機構使用壽命 | 每天30/50次 | 每天360次 | 每隔2-3s |
電機負荷 | 30% | 50% | 100% |
啟動頻率 | 300次/小時 | 600次/小時 | 1200次/小時 |
特殊技術 |
| 電機過熱保護 | 電機過熱保護 高機械效率的電動執行器適用于調節型電機 |
電機特性 |
| 鼠籠式(含單、雙鼠籠結構) 絕緣等級F 防水外殼 內置熱保護裝置 伺服控制 |

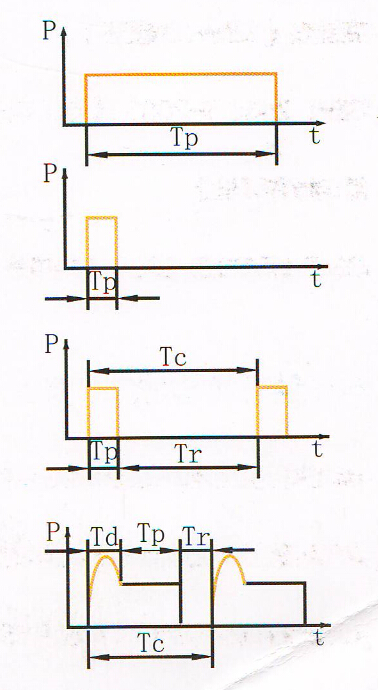

S1連續工作制 機器在恒定負載下,長時間運行,使之達到熱平衡。 |
|
S2短時工作制 機器運行一個較短的時間,有足夠休息的時間進行冷卻。 | |
S3間歇性周期工作 機器間歇性周期工作時,電流不會顯著增加影響溫升。 | |
S4起動時的間歇性周期工作 循環流程包括: 起動加速階段Td; 在恒定負載下運行階段Tp; 靜止休息階段Tr |
