電動執行器的選型原則
閥門電動執行器的選擇原則如下:
1. 操作推力閥門電動裝置的主機結構有兩種:一種是不配置推力盤,直接輸出力矩;另一種是配置推力盤,輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
2. 操作力矩:操作力矩是選擇閥門電動裝置的主要參數,電動執行器輸出力矩應為閥門操作力矩的1.2~1.5倍。
3.電動執行器的類型
①.角行程電動執行器(轉角<360度)
電動執行器輸出軸的轉動小于一周,即小于360度,通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。
a)直連式:是指電動執行器輸出軸與閥桿直連安裝的形式。

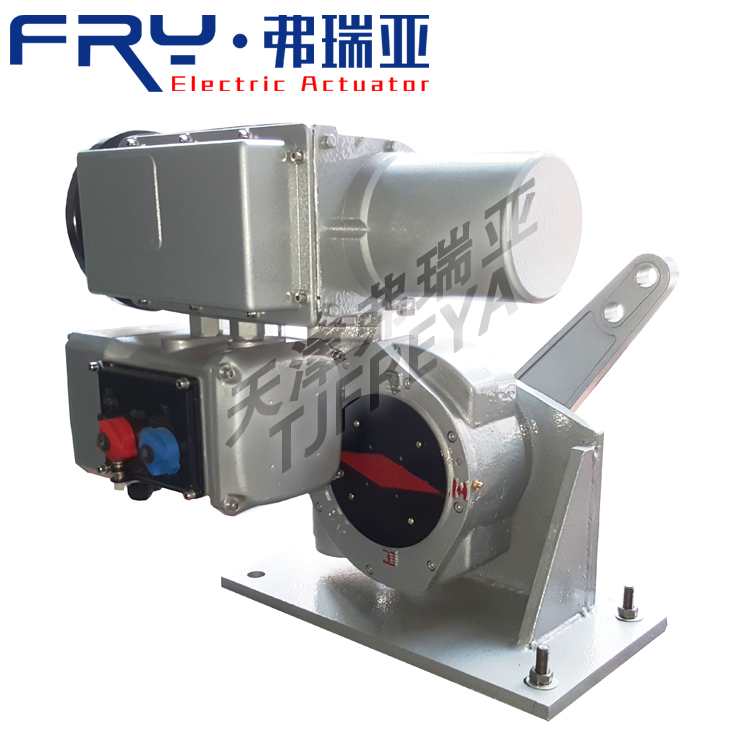

b)底座曲柄式:是指輸出軸通過曲柄與閥桿連接的形式。
此類電動執行器適用于蝶閥、球閥、旋塞閥等。
②.多回轉電動執行器(轉角>360度)
電動執行器輸出軸的轉動大于一周,即大于360度,一般需多圈才能實現閥門的啟閉過程控制。
此類電動執行器適用于閘閥、截止閥等。
③.直行程(直線運動)
電動執行器輸出軸的運動為直線運動式。
此類電動執行器適用于單座調節閥、雙座調節閥等。
4.輸出軸轉動圈數:閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關,要按M=H/ZS計算(M為電動裝置應滿足的總轉動圈數,H為閥門開啟高度,S為閥桿傳動螺紋螺距,Z為閥桿螺紋頭數)。
5. 閥桿直徑對多回轉類明桿閥門,如果電動裝置允許通過的zui大閥桿直徑不能通過所配閥門的閥桿,便不能組裝成電動閥門。因此,電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門,雖不用考慮閥桿直徑的通過問題,但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸,使組裝后能正常工作。
6.輸出轉速:閥門的啟閉速度若過快,易產生水擊現象。因此,應根據不同使用條件,選擇恰當?shù)膯㈤]速度。
7. 閥門電動執行器有其特殊要求,即必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后,其控制轉矩也就確定了。一般在預先確定的時間內運行,電機不會超負荷?! ?o:p>
