閥門知識淺談

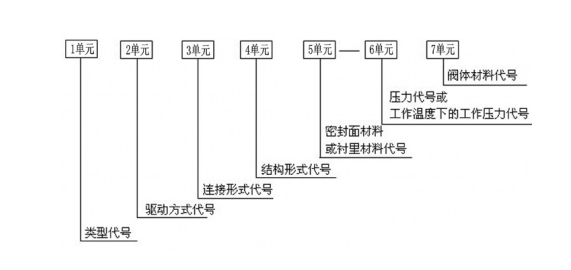

一、閥門型號表示方法:


類型代號:

蝶閥 D

       球閥 Q

       閘閥 Z

       安全閥 A

       隔膜閥 G

       隔膜閥 H

       旋塞閥 X

       減壓閥 Y

       截止閥 J

       放料閥 FL

驅動方式代號:

       電磁動 0

      電磁-液動 1

      -液動 2

      渦輪 3

      正齒輪 4

      傘齒輪 5

      氣動 6

      液動 7

      -液動 8

      電動 9

      手柄-手輪 無代號

閥門連接形式代號:

      內螺紋 1

      外螺紋 2

      兩不同連接 3

      法蘭 4

      焊接 6

      對夾 7

      卡箍 8

      卡套 9

閥門結構形式代號:

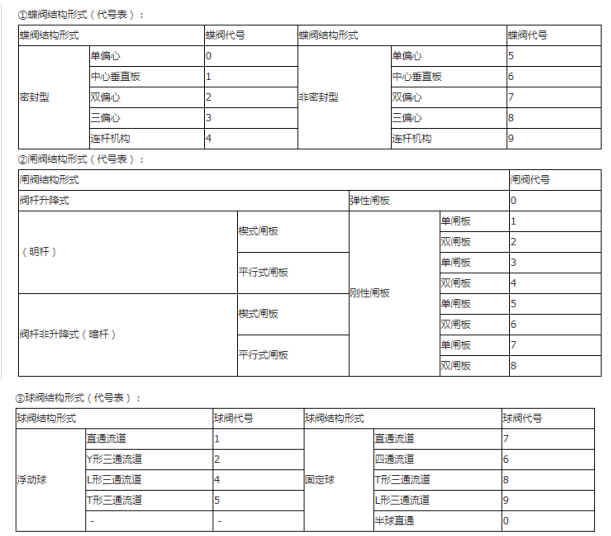

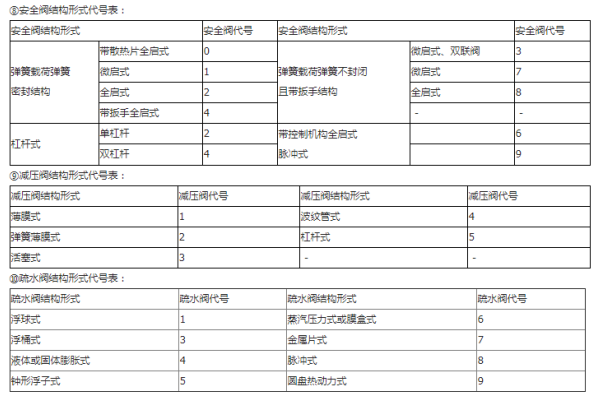

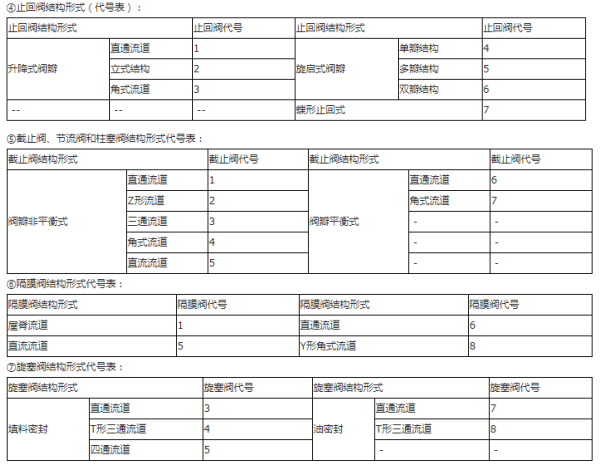

閥體材質代號:

碳鋼 C

銅和銅合金 T

球墨鑄鐵 Q

可鍛鑄鐵 K

灰鑄鐵 Z

鉻鉬鋼 I

不銹鋼304  P

不銹鋼316L  R

鉻鉬釩鋼  V

塑料 S

鋁合金 L

Cr13系不銹鋼 H

鈦及鈦合金 A

密封面材料代號:

橡膠 X

氟塑料 F

尼龍塑料 N

銅合金 T

巴氏合金 B

硬質合金 Y

合金鋼 H

滲氮鋼 D

襯膠 J

襯鉛 Q

搪瓷 C

滲硼鋼 P

二、閥門簡介

1、調節閥類主要用于調節介質的流量、壓力等。包括調節閥、節流閥、減壓閥等。

在現代化工廠的自動控制中,調節閥起著十分重要的作用,這些工廠的生產取決于流動著的介質正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料,都需要某些zui終控制元件去完成。常見的控制回路包括三個主要部分,先位部分是敏感元件,它通常是一個變送器。它是一個能夠用來測量被調工藝參數的裝置,這類參數如壓力、液位或溫度。變送器的輸出被送到調節儀表——調節器,它確定并測量給定值或期望值與工藝參數的實際值之間的偏差,一個接一個地把校正信號送出給zui終控制元件——調節閥。閥門改變了流體的流量,使工藝參數達到了期望值。


  性能特點:

  調節閥流路簡單、阻力小,一般情況下適用于正向使用(安裝)。然而在高壓降場合調節閥反向使用,以改善不平衡力和減少對閥芯的損傷,同時也有利于介質的流動、避免調節閥結焦和堵塞。一般情況下,調節閥均不推薦反向使用,只有在高壓差、高粘度、易結焦和含懸浮顆粒介質才推薦反向使用。反向使用時,應避免長期小開度情況下運行,尤其在試車時更應注意。


2、止回閥類用于阻止介質倒流。包括各種結構的止回閥。

止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。


  性能特點:

  止回閥是用來防止管路中的介質倒流的閥門,它在介質順流時開啟,介質逆流時自動關閉。一般使用在不允許介質朝反方向流動的管路中,以阻止逆流的介質損壞設備和機件。在泵停止運轉時,不致使旋轉式泵反轉。在管路上,常把止回閥和閉路閥串在一起使用。這是由于止回閥的密封性較差,當介質壓力較小時,會有一小部分介質泄漏,需要閉路閥來保證管路的關閉。底閥也中一種止回閥,它必須潛入水中,專門安裝在不能自吸或沒有真空抽氣引水的水泵的吸水管前端。

3、分流閥類用于分離、分配或混合介質。包括各種結構的分配閥和疏水閥等。

  節流閥(Chokevalve)的外形結構與截止閥并無區別,只是它們啟閉件的形狀有所不同。節流閥的啟閉件大多為圓錐流線型,通過它改變通道截面積而達到調節流量和壓力。節流閥供在壓力降極大的情況下作降低介質壓力之用。

  性能特點:

 ?、?、構造較簡單,便于制造和維修,成本低。

   ②、調節精度不高,不能作調節使用。

   ③、密封面易沖蝕,不能作切斷介質用。


   ④、密封性較差。

4、減壓閥有活塞或膜片結構,輸出壓力作用在活塞或膜片上,克服可調彈簧力使平衡。用調整螺釘調節二次壓力,設定彈簧載入將主閥打開,讓氣流從初始壓力p1輸入口到二次壓力p2的輸出口。當回路連接輸出口到達設定壓力,則內里的空氣作動於膜片上而產生一提升力相對於彈簧力。如果流量下降,p2就稍微增加,也增加了作用在膜片上相對於彈簧力的力,膜片和閥隨即提升,直到與彈簧力再次平衡,空氣流量通過閥將會減少,直到它的消耗量和輸出壓力保持平衡為止。如果流量增加,p2就稍微減小,這個減小使作用在膜片上的力相對彈簧力減少,膜片和閥下降,直到再次與彈簧力相平衡一致。這樣增加的空氣流量通過閥直到它的消耗量和輸出壓力保持平衡為止。沒有空氣消耗,閥是關閉的。

  性能特點:

  減壓閥與溢流閥的區別

 ?、凫o止?fàn)顟B(tài),減壓閥閥口常開,溢流閥閥口常閉;

 ?、跍p壓閥控制出口壓力穩定,而溢流閥控制進口壓力穩定;

 ?、蹨p壓閥閥口隨出口壓力的升高而關小,溢流閥閥口隨進口壓力的升高而開大;

  ④減壓閥進出油口都是壓力油路,經先導閥的回油必須單獨引回油箱,而溢流閥則和出口合并一同流回油箱。

5、安全閥類用于介質超壓時的安全保護。包括各種類型的安全閥。

  安全閥是啟閉件受外力作用下處于常閉狀態,當設備或管道內的介質壓力升高超過規定值時,通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值的特殊閥門。安全閥屬于自動閥類,主要用于鍋爐、壓力容器和管道上,控制壓力不超過規定值,對人身安全和設備運行起重要保護作用。注安全閥必須經過壓力試驗才能使用。

  性能特點:

   ①重錘杠桿式安全閥

  重錘杠桿式安全閥結構簡單,調整容易而又比較準確,所加的載荷不會因閥瓣的升高而有較大的增加,適用于溫度較高的場合,過去用得比較普遍,特別是用在鍋爐和溫度較高的壓力容器上。但重錘杠桿式安全閥結構比較笨重,加載機構容易振動,并常因振動而產生泄漏;其回座壓力較低,開啟后不易關閉及保持嚴密。

   ②、彈簧式安全閥

  彈簧式安全閥結構輕便緊湊,靈敏度也比較高,安裝位置不受限制,而且因為對振動的敏感性小,所以可用于移動式的壓力容器上。這種安全閥的缺點是所加的載荷會隨著閥的開啟而發生變化,即隨著閥瓣的升高,彈簧的壓縮量增大,作用在閥瓣上的力也跟著增加。這對安全閥的迅速開啟是不利的。另外,閥上的彈簧會由于長期受高溫的影響而使彈力減小。用于溫度較高的容器上時,常常要考慮彈簧的隔熱或散熱問題,從而使結構變得復雜起來。

 ?、?、脈沖式安全閥由主閥和輔閥構成,通過輔閥的脈沖作用帶動主閥動作、其結構復雜,通常只適用于安全泄放量很大的鍋爐和壓力容器。

6、截斷閥類主要用于截斷或接通介質流。包括閘閥、截止閥、隔膜閥、球閥、旋塞閥、蝶閥、柱塞閥、儀表針型閥等。

閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°,介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥,亦叫明桿閘閥。通常在升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏Αi_啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2-1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥,或叫暗桿閘閥。

截止閥,也叫截門,是使用zui廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中低壓,而且適用于高壓。閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。截止閥的結構長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性不強

電動球閥工作原理:電動球閥主要由電動執行機構和球閥組成,旋塞體為球體,具有旋轉90度的動作。電動球閥不僅可以節流、截止、切斷、通斷、轉流的好產品,還是流量調節系統中的優選 品。它有耐壓、耐溫、耐腐、流動阻力小、使用壽命長、應用范圍廣等特點。

蝶板由閥桿帶動,若轉過90°,便能完成一次啟閉。改變蝶板的偏轉角度,即可控制介質的流量。

使用工況和介質:蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上,用于調節和截斷介質的流動。

    隔膜閥的結構形式與一般閥門大不相同,是一種新型的閥門,是一種特殊形式的截斷閥,它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,現廣泛使用在各個領域。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯里隔膜閥、塑料隔膜閥。

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜,其關閉件是與隔膜相連接的一種壓縮裝置。閥座可以是堰形,也可以是直通流道的管壁。隔膜閥的優點是其操縱機構與介質通路隔開,不但保證了工作介質的純凈,同時也防止管路中介質沖擊操縱機構工作部件的可能性。此外,閥桿處不需要采用任何形式的單獨密封,除非在控制有害介質中作為安全設施使用。隔膜閥中,由于工作介質接觸的僅僅是隔膜和閥體,二者均可以采用多種不同的材料,因此該閥能理想地控制多種工作介質,尤其適合帶有化學腐蝕性或懸浮顆粒的介質。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制,它的工作溫度范圍大約為-50~175℃。隔膜閥結構簡單,只由閥體膜片和閥頭組合件三個主要部件構成。該閥易于快速拆卸和維修,更換隔膜可以在現場及短時間內完成。
